圖解常用的7種齒輪加工方法

文章出處:責任編輯:發表時間:2017-06-24【

齒形加工的方法有很多種,一般有粉末冶金法,銑齒,成形磨齒,滾齒,剃齒,插齒,展成法磨齒


1.銑齒


采用盤形模數銑刀或指狀銑刀銑齒屬于成形法加工,銑刀刀齒截面形狀與齒輪齒間形狀相對應。此種方法加工效率和加工精度均較低,僅適用于單件小批生產。

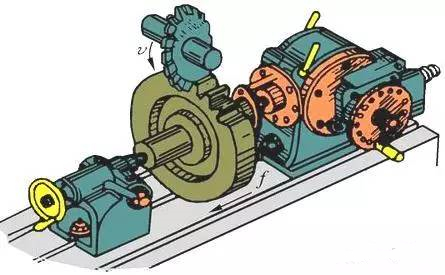

齒輪銑齒加工

2.成形磨齒


也屬于成形法加工,因砂輪不易修整,使用較少。

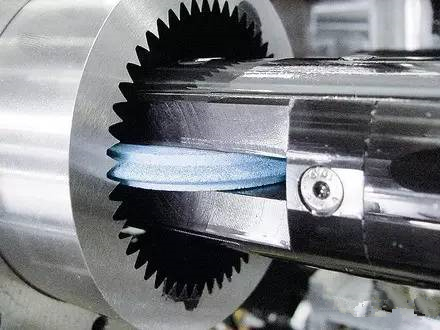

齒輪磨齒加工

3.滾齒

屬于展成法加工,其工作原理相當于一對螺旋齒輪嚙合。齒輪滾刀的原型是一個螺旋角很大的螺旋齒輪,因齒數很少(通常齒數z = 1),牙齒很長,繞在軸上形成一個螺旋升角很小的蝸桿,再經過開槽和鏟齒,便成為了具有切削刃和后角的滾刀。

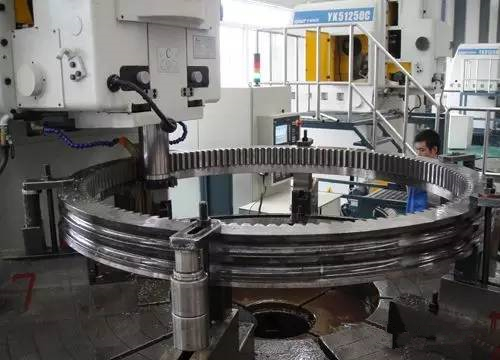

齒輪滾齒加工


4.剃齒


在大批量生產中剃齒是非淬硬齒面常用的精加工方法。其工作原理是利用剃齒刀與被加工齒輪作自由嚙合運動,借助于兩者之間的相對滑移,從齒面上剃下很細的切屑,以提高齒面的精度。剃齒還可形成鼓形齒,用以改善齒面接觸區位置。

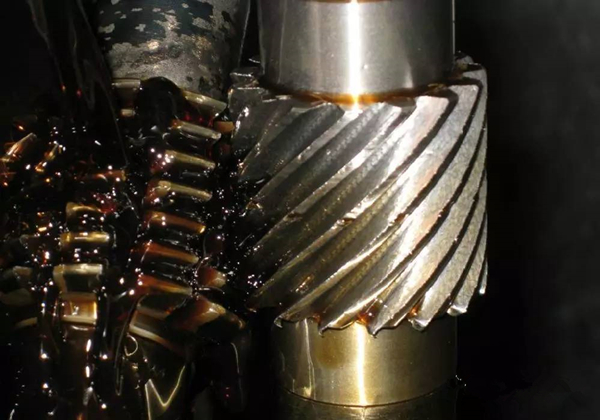

齒輪剃齒加工

5.插齒


插齒是除滾齒以外常用的一種利用展成法的切齒工藝。插齒時,插齒刀與工件相當于一對圓柱齒輪的嚙合。插齒刀的往復運動是插齒的主運動,而插齒刀與工件按一定比例關系所作的圓周運動是插齒的進給運動。

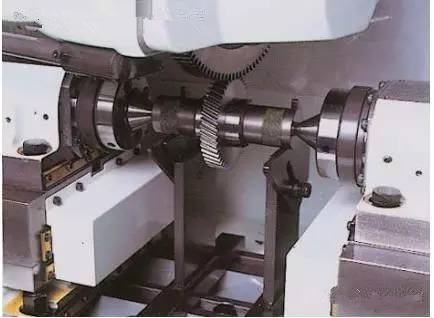

齒輪插齒加工

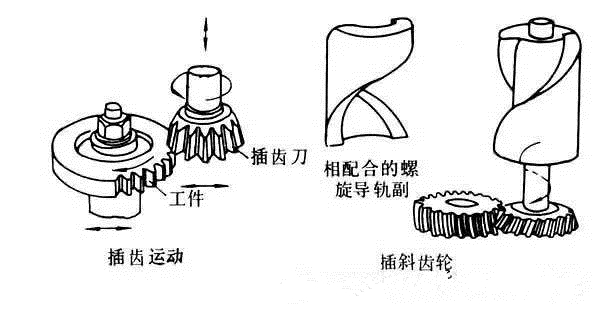

這張圖片看的不夠直觀,下面的原理圖大家應該一看便明白了。






6.展成法磨齒


展成法磨齒的切削運動與滾齒相似,是一種齒形精加工方法,特別是對于淬硬齒輪,往往是唯一的精加工方法。展成法磨齒可以采用蝸桿砂輪磨削,也可以采用錐形砂輪或碟形砂輪磨削。

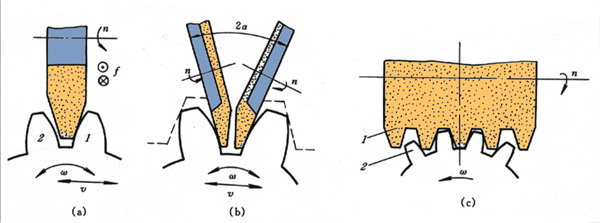

齒輪展成法磨齒


上圖依次為a.錐形砂輪磨齒,b.蝶形砂輪磨齒,c.蝸桿砂輪磨齒。


7:粉末冶金齒輪

一種適合批量生產,高精度,低噪音的齒輪加工法,更具有高效率,低成本的特征。其方法是將混合好的金屬粉末通過專業的粉末冶金壓機 壓入預先制作好的模具中,形成粉末冶金毛肧,然后通過高溫燒結,不銹鋼粉末冶金齒輪是通過真空爐燒結,后浸泡防銹油或者機加工。精度要求高的還可以精整。效率非常高,一臺設備一天可達三萬件。

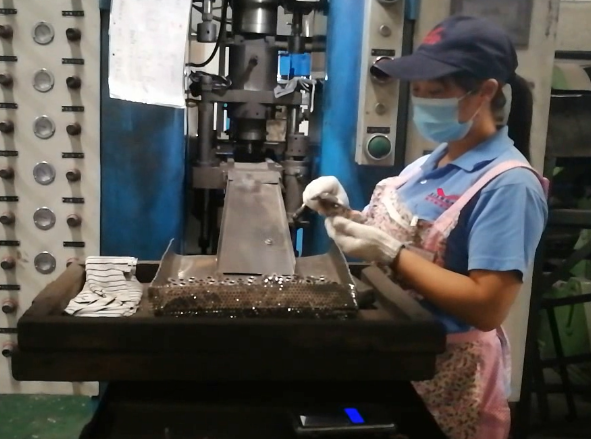

粉末冶金齒輪加工

此文關鍵字:齒輪加工方法
